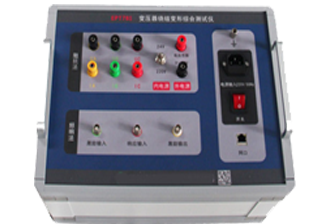

BHFRA-1Z 变压器绕组变形综合测试仪

一、 频响测试法指标及特点

1.1主要技术指标

1） 扫频特性

频率范围：1KHz~2MHz（频率精确度0.005%）

输出阻抗：50Ω

输出幅值：20Vpp（最大），输出幅度软件自动调节

扫频方式：采用线性分布的扫频检测方式, 等间隔（可选间隔：0.5kHz/1kHz/2kHz，默认1kHz）

2） 信号检测

检测范围：-100dB~20dB

检测精确度：-60dB~+20dB的范围内检测精确度±1dB

-80dB~ -60dB的范围内检测精确度±3dB

3） 数据显示

显示图谱：幅频/差异曲线/差异彩虹条

频率范围：1KHz~2MHz（可选）

数据对比：待分析数据以指纹数据作为参照对比

4） 阻抗匹配

信号检测端输入阻抗：1MΩ

5） 选频滤波特性

数字滤波器选频带宽为测量频率的0.5%

6） 三相电误接保护

当错误接入三相电，仪器自动告警提醒

7） 电源

交流220V，50Hz

8） 适用环境

温度：-10℃～45℃    湿度：<90%，无凝露

1.2  频响测试法特点

1. 技术性能完全符合国家标准DL/T 911-2004《电力变压器绕组变形的频率响应分析法》；

2. 使用高性能嵌入式处理芯片、数字窄带滤波等技术，有效地抑制工频及高频干扰；

3. 频响测试线和短路阻抗测试线复用，一次布线即可完成两种测试；

4. 使用通用RJ45网线连接测试仪，方便现场测量使用；

5. 扫频范围从1KHz~2000KHz, 可以灵活选择扫频方式，便于数据对比分析；

6. 测量速度快，平均1000个频率点，测量时间不超过1分钟；

7. 多种图谱和数据结果展示，如幅频图，差异曲线，差异彩虹条等，曲线高度自适应调整，有助细节观测；

8. 系统主要功能都在一个操作界面内完成，方便用户操作；

9. 对测试数据可作“封存”，保护数据，方便后续纵向对比；

10. 支持测试数据报表生成和打印输出；

11. 短路保护，确保在接线时不小心短路情况下不损坏仪器
