BH800-BCOL 局部放电在线监测系统

功能特点

开关柜局部放电在线监测系统适用于10KV 及以上电压等级的电缆以及开关柜局部放电在线监测。能实时监测放电量，放电相位，放电次数等基本局部放电参数；计算出各个接头及各段电缆局部放电幅值、频次；经多次采集（一般测量50个工频周期）后，从数据库提取数据进行谱图分析和数据报表以确定放电点相对位置，必要时给出报警。并可按照客户要求，提供有关参数的统计量。能存储测试谱图、放电趋势，从而及时发现电缆及接头的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为电缆的检修工作提供依据。

分布式布局，扩展性强

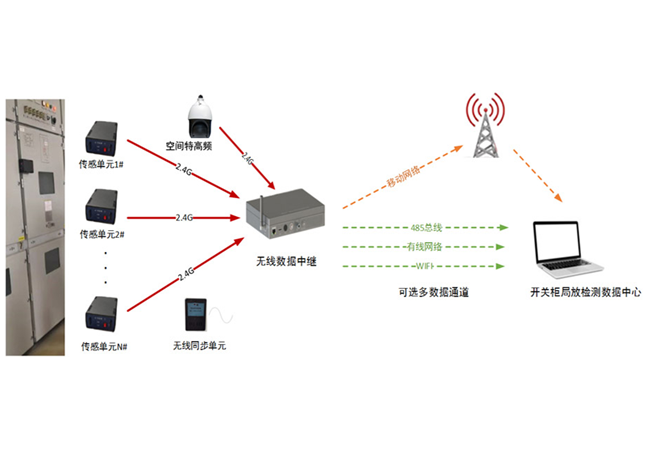

监测终端网络化布局，在原有布局基础上加入或者撤掉终端时，系统无需额外设置，自动进行识别和配置。

实时监测

系统记录各监测节点的实时数据，监测周期可以灵活设置。

高灵敏度

最小可检测5PC的放电信号。

及时预警

当某节点监测到异常局放量时，将快速反馈给监测服务器，服务器软件记录必要信息，发出警报。

抗冲击

可承受600KV的闪络冲击，终端设备不损坏、数据不丢失。

抗干扰

具备时域、频域信号分析技术，可有效分离干扰信号和局放信号，可有效避免仪器电源端的干扰。

边缘化计算

符合当前物联网终端设计理念，计算边缘化，数据就地处理，异地分析

断，数据再现回溯机制。

传输稳定

可以借助强大的移动网络，数据直接远传至服务器，传输性能可靠，网络延时小。

接入安全性好

系统的接入不影响开关柜的密封和绝缘性能，不影响设备的安全运行。
